產品特點:
1、該檢查儀探頭設計為前置和側置兩個鏡頭
2、前置鏡頭可對管壁進行全方位掃描,初步確定有無缺陷及其所在位置。
3、側置鏡頭可作360°電動旋轉。當前視鏡頭發現缺陷后,可通過側視鏡頭進行更直接、更祥盡可靠的觀察,以此來確定缺陷所在的確切位置、大小、形狀等,為處理工作提供可靠依據。
4、中心保持器采用雙聯動可升降式定中心結構,并通過調整支撐桿支撐角度或更換支撐桿, 可保證探頭部分在連續可靠定中心。
5、機架開合裝置采用螺旋進動的推進裝置,能靈活準確地調節,使整機保持在管道的中心位置。
6、推進機構采用多級推桿式推進,每級1長,接桿間采用插接式連接并有鎖緊裝置。
7、其照明采用固體光源,有使用壽命長、耗能低的特點。
技術參數:
1、探頭:50mm
2、視向直視:0°、側視90°
3、視場角直視:≥105°側視≥85°
4、成像芯片:1/4″彩色工業CCD芯片44萬像素
5、插入管長度:6m(推桿每根1米)
6、照 明:高亮度LED
7、側視鏡頭掃描方式: 360°電動周向掃描
8、電 源:交、直流兩用電源
9、視頻控制自動增益;電子快門;自動跟蹤白平衡

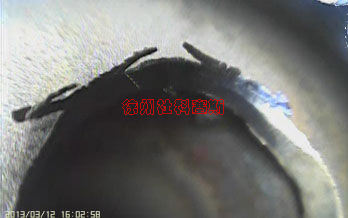

檢測圖片:
用途范圍:
主要用于檢查各種口徑較大的管道內部的焊接質量、表面的光潔度、銹蝕程度、裂紋情況、異物尋找、等方面。該種管道內窺鏡尤其適合檢查管徑較大且長度較長的管道。目前已被廣泛地應用于管道、鍋爐壓力容器、電力、石油、化工、船舶、、軍工兵器等領域。
